Системы охлаждения жидкости COLD POINT с выносным теплообменником
Системы охлаждения с выносным теплообменником применяются при требовании холодопроизводительности установки свыше 30-40 кВт, а также для производств, занимающих малые площади. Это объясняется тем, что на 1 кВт холодильной мощности приходится 1,3–1,8 кВт тепла, которое поступает в производственное помещение и повышает температуру.
При использовании чиллеров с выносным теплообменником тепло утилизируется на улицу, что позволяет избежать дополнительной тепловой нагрузки на производственные помещения. Кроме того, холодильная мощность чиллеров не уменьшается при повышении температуры окружающей среды.
Производитель: COLD POINT, ООО "ВЗХО" (относится к группе предприятий "Формотроник"
Страна производства: Россия
Чиллеры COLD POINT с выносным теплообменником до 3000 кВт представляют собой компрессорно-испарительный блок, спроектированный на базе спиральных, поршневых или винтовых компрессоров, пластинчатых испарителей, встроенного гидромодуля, и выносного воздушного конденсатора, который устанавливается на улице.
Правила подбора:
Подбор промышленного холодильного оборудования производится по следующим параметрам:♦ холодопроизводительность, кВт;
♦ объемный расход теплоносителя при известной температуре входа в чиллер и выхода из него, м3/ч.
При подборе оборудования следует обращать особое внимание на температуру окружающей среды, при которой дана холодопроизводительность, так как при повышении температуры уменьшается установленная мощность чиллера.
Кроме того, важными факторами являются объем гидромодуля и расходная характеристика насосов. Характеристики этих элементов существенно влияют на работу и реальную мощность холодильного оборудования.
Особенности:
Отличительной особенностью оборудования Cold Point для централизованного охлаждения является многоконтурность холодильного контура. В случае выхода из строя одного из контуров суммарная холодопроизводительность уменьшается на 25%, однако данная неисправность не повлечет остановку производства.- Холодильный коэффициент 3,5-5
- Требуется монтаж - есть собственная сервисно-монтажная служба по холоду
- Возможность применения энергоэффективных методов и фрикулинга
- Минимизация места размещения в помещении
- Внедрение систем мониторинга
Преимущества:
- Тепловая нагрузка вне производственных помещений - Теплообменник вынесен за пределы здания
- Высокая надежность оборудования - Расширенная гарантия 2 года, постгарантийное обслуживание
- Конкурентная стоимость - ниже европейских аналогов
- Доступность комплектующих - Комплектующие от проверенных поставщиков - легко найти запасные части даже через много лет
- Всесезонность - Наше оборудование работает при любых погодных условиях
- Широкий ассортимент на складе производителя, срок на изготовление 15 рабочих дней (при наличии комплектующих)
- Управление Cold Point® полностью русифицировано и выполнено на базе контроллеров с цветным сенсорным экраном, что позволяет наглядно визуализировать все процессы и режимы работы установки.
- Простое обслуживание - Максимально удобное обслуживание благодаря простоте основных элементов
- Все оборудование Cold Point® имеет сертификаты соответствия по требованиям EAC и (европейские требования для холодильной техники СЕ).
Опции:
♦ Опция «Зимний пакет», особенно актуальная для российской климатической зоны♦ Комплектование дублирующими компрессорами и насосами
♦ Дополнительные датчики, средства автоматизации и контроля процессов
♦ Установка клапана регулирования давления всасывания
Фрикулинг
В состав системы фрикулинга ColdPoint входит гидравлическая станция и драйкулеры (сухая градирня). Драйкулер представляет собой теплообменник воздушного охлаждения, который располагается на улице, и за счет разницы уличной температуры и температуры теплоносителя производит отвод тепла в окружающую среду.
Гидравлическая станция обеспечивает циркуляцию промежуточного теплоносителя между драйкулером и пластинчатым теплоносителем, а также в зависимости от температуры теплоносителя, поддерживает необходимый расход воздуха на драйкулере. В качестве промежуточного теплоносителя чаще всего выбирается раствор этиленгликоля 40%-45% с температурой кристаллизации -30-35 °C.
Принцип работы:
На пластинчатый теплообменник 3 (см. схему) поступает отеплённая вода (температурой 20°C) от потребителей. Проходя через теплообменник, вода через стенку совершает теплообмен с этиленгликолем и охлаждается до 15°C, и далее поступает к потребителям.
В свою очередь нагретый этиленгликоль (температурой 15°C) транспортируется насосом 11 в драйкулер 12, где происходит его охлаждение (температура 10°C), далее он транспортируется в ресивер 8, после чего опять поступает на пластинчатый теплообменник.
Таким образом, обеспечивается холодоснабжение цехов литья и экструзии пластмасс в зимний период. Срок окупаемости капитальных затрат в зависимости от региона и стоимости кВт составляет от 1 до 2,5 лет. Кроме того, данная система позволяет экономить электроэнергию в зимний и осенне-весенний период.
Преимущества фрикулинга Cold Point:
- позволяет получать «дешевый» холод, от 6 до 9 месяцев в году;
- в составе установки минимальное количество двигателей, которые могут выйти из строя;
- при проведении ежегодного сервиса жизненный цикл оборудования составляет до 15 лет;
- экономия электроэнергии позволяет окупить комплекс холодильного оборудования за 1 – 2,5 года;
- тщательно подбираются качественные европейские комплектующие;
- полный комплекс оборудования позволяет получить холодный и теплый контур, что в свою очередь создает дополнительный экономический эффект.
Торговая марка ColdPoint официально зарегистрирована на территории РФ.
Многие предприятия полимерного рынка уже пользуются чиллерами и системами фрикулинга ColdPoint, отмечая высокое качество сборки и надежность европейских «внутренностей» холодильного оборудования этого бренда.
Промышленные холодильники (чиллеры) для термопластавтоматов и экструдеров.
Ассортиментная линейка промышленных холодильников Cold Point® охватывает машины с холодопроизводительностью от 7 кВт до 3000 кВт, обеспечивая запросы практически любого товаропроизводителя пластмассовых изделий.
Все модели холодильников Cold Point® собираются из комплектующих европейского производства:

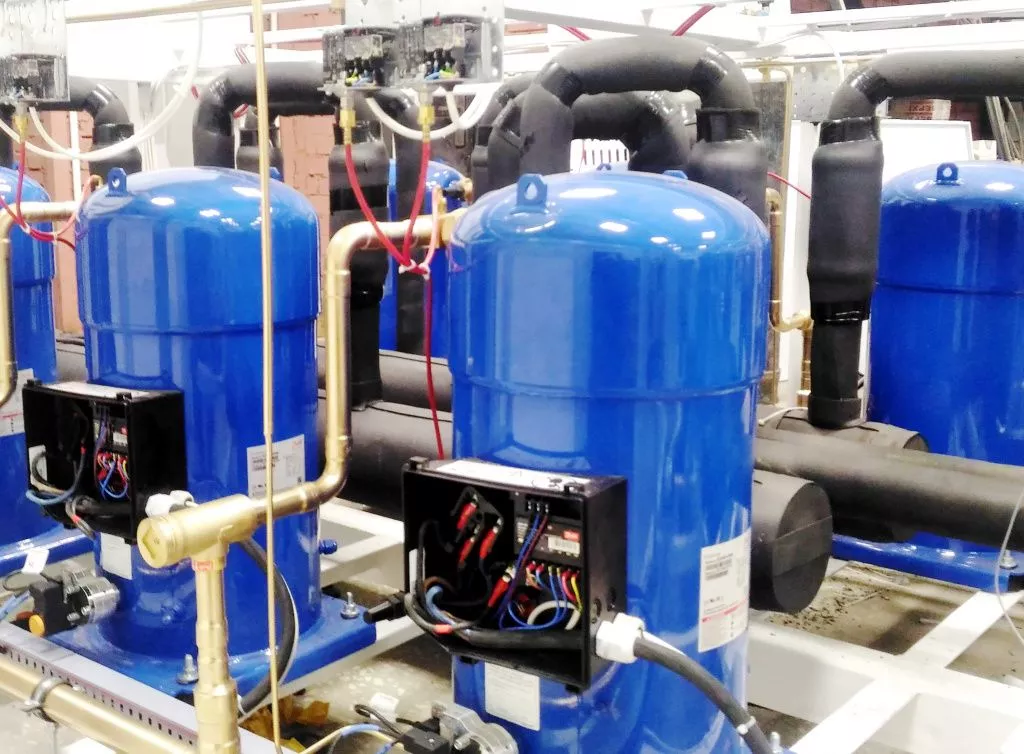

- Компрессоры – Copeland (Германия);
- Теплообменники – Lamel (Россия);
- Испаритель – Danfoss (Дания);
- Линейная арматура – Danfoss (Дания), Rifrigera (Италия);
- Управление – Dixell (Италия).
Сборка и монтаж каждой модели холодильного оборудования Cold Point® выполняется на современном технологическом оборудовании квалифицированными специалистами компании ФОРМОТРОНИК®, имеющими длительный опыт в разработке и производстве низкотемпературной техники.
Компания ФОРМОТРОНИК®, используя опыт ведущих российских и зарубежных производителей холодильного оборудования, предлагает:
- модели холодильников автономного охлаждения – чиллеры,
- системы центрального охлаждения – системы free-cooling,
- гибридные модели с выносным теплообменником,
- модели повышенной надежности с дублирующим компрессором,
- энергосберегающие модели холодильного оборудования,
- индивидуальные проекты систем охлаждения,
- термостатирующее оборудование для оснастки.
Особое достоинство холодильного оборудования Cold Point® заключается в его полном соответствии специфике производства изделий из пластмасс. Все разработки ведутся специалистами компании "Формотроник" и "ВЗХО" с учетом глубокого знания требований технологии данной отрасли.
