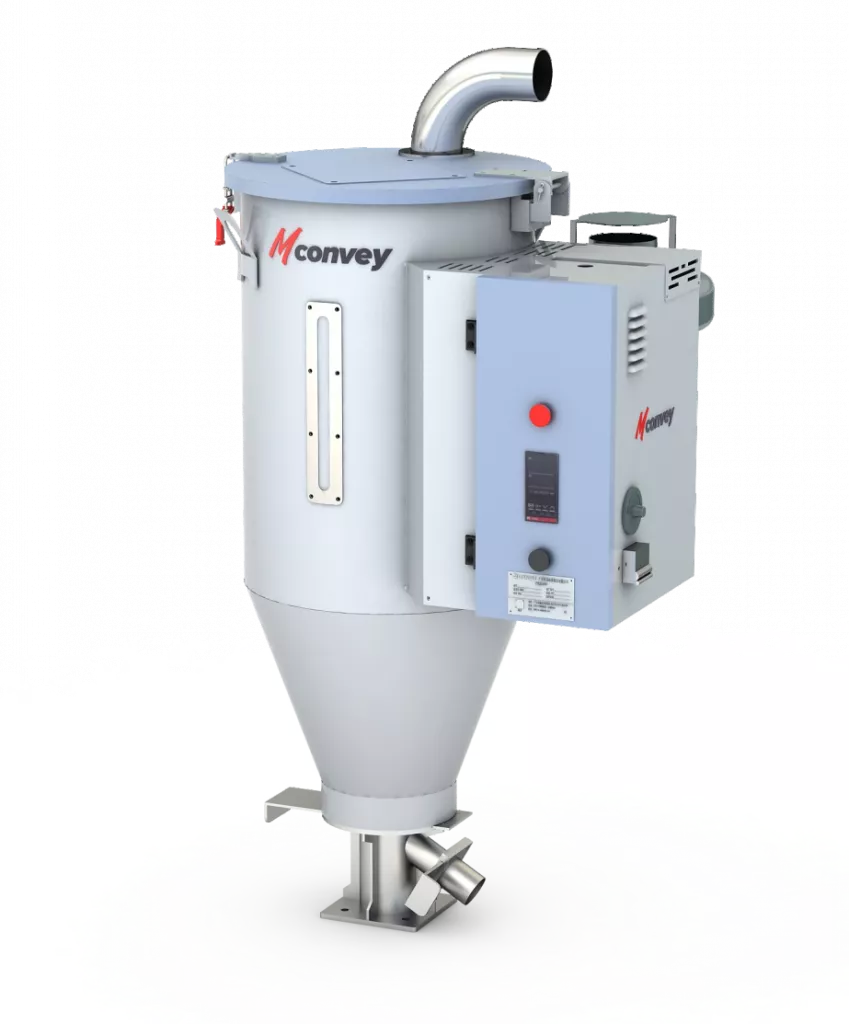

Сушилка горячим атмосферным воздухом на ТПА

Уточнить цену

Уточнить цену

Сушилка горячим воздухом предназначена для осушения полимерных негигроскопичных гранул с помощью потока горячего воздуха.

Сушилки этой серии широко используются в полимерной, химической, пищевой, металлургической, строительной и других отраслях промышленности.

бункер прост в обслуживании и эксплуатации (бюджетный вариант)
идеальное решение для негигроскопичных материалов
возможность установки – ТПА/рама на полу
внутренние элементы выполнены из нержавеющей стали
возможность установки вакуумного загрузчика

Описание

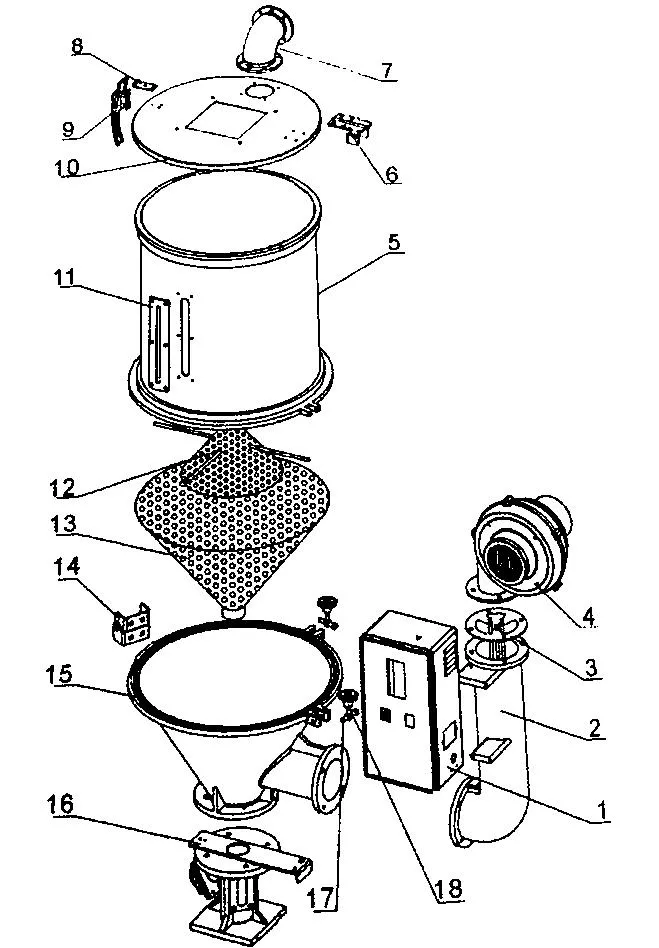

Устройство

№

Пояснение

1

Контроллер

2

Труба забора воздуха с нагревателями

3

Нагреватели

4

Вентилятор забора атмосферного воздуха

5

Корпус бункера-сушилки

6

Петля крышки бункера

7

Труба выхода горячего воздуха в атмосферу

8

Скоба для фиксатора закрытого положения крышки бункера

9

Фиксатор закрытого положения крышки бункера

10

Фиксатор закрытого положения крышки бункера

11

Смотровое окно уровня материала в бункере

12

Вставка обеспечивающая сбалансированную просыпаемость материала в горловину

13

Вставка перфорированная обеспечивает равномерный обдув материала в бункере

14

Петля открытия корпуса бункера

15

Уплотнение

16

Основание бункера с шиберной заслонкой

17

Фиксатор корпуса бункера

18

Фиксатор корпуса бункера

Опционально:

- Магнит с основанием бункера/магнит в корпус бункера

- Фильтр циклон

Принцип работы

На контроллере 1 установить необходимую температуру для полимера (макс.120оС), точность ± 1 ℃. Нагреватели 3 нагревают воздух в трубе 2 до установленной температуры. Воздух нагнетается вентилятором 4 в корпус бункера 5 через перфорированную вставку 13. Горячий воздух проходит через материал в верхнюю часть бункера и выходит через трубу 7 в атмосферу.

Достоинства

бункер простой в обслуживании и эксплуатации (бюджетный вариант)
идеальное решение для негигроскопичных материалов
возможность установки – ТПА/рама на полу
внутренние элементы выполнены из нержавеющей стали
возможность установки вакуумного загрузчика

Модельный ряд

Модель	Емкость л	Мощность нагревателя кВт/чч	Мощность вентилятора кВт/ч	Габариты (ВШД), мм	Размеры основания установки мм	Вес кг	Напряжение
LSHD-25	25	3,5	0,14	780405725	150160Φ60	34	3Φ,380V,50HZ
LSHD-50	50	4,5	0,15	900490840	160160Φ75	38	3Φ,380V,50HZ
LSHD-75	75	5,5	0,15	950550900	160160Φ75	46	3Φ,380V,50HZ
LSHD-80	75	5,5	0,2	1465552720	160160Φ75	46	3Φ,380V,50HZ
LSHD-100	100	6,5	0,21	1050605955	180180Φ80	59	3Φ,380V,50HZ
LSHD-150	150	9	0,21	1050605955	180180Φ80	85	3Φ,380V,50HZ
LSHD-200	200	12	0,32	14007701230	200210Φ80	114	3Φ,380V,50HZ
LSHD-300	300	15	0,32	15709401290	200210Φ80	140	3Φ,380V,50HZ
LSHD-400	400	18	0,34	200015001140	200210Φ80	140	3Φ,380V,50HZ

№	Пояснение
1	Контроллер
2	Труба забора воздуха с нагревателями
3	Нагреватели
4	Вентилятор забора атмосферного воздуха
5	Корпус бункера-сушилки
6	Петля крышки бункера
7	Труба выхода горячего воздуха в атмосферу
8	Скоба для фиксатора закрытого положения крышки бункера
9	Фиксатор закрытого положения крышки бункера
10	Фиксатор закрытого положения крышки бункера
11	Смотровое окно уровня материала в бункере
12	Вставка обеспечивающая сбалансированную просыпаемость материала в горловину
13	Вставка перфорированная обеспечивает равномерный обдув материала в бункере
14	Петля открытия корпуса бункера
15	Уплотнение
16	Основание бункера с шиберной заслонкой
17	Фиксатор корпуса бункера
18	Фиксатор корпуса бункера
