Организация охлаждения, растаривания и хранения сырья на экструзионном производстве

Завод по производству полиэтиленовых труб в Чебоксарах запустил экструзионное производство на 2 экструзионных линии производительностью 1000 кг/ч каждая. В компанию "Формотроник" заказчик обратился, чтобы обеспечить новый экструзионный цех системой охлаждения, организовать зону растаривания и хранения полимерного сырья, а также - оснастить производство сушилками. В этом кейсе расскажем про решение, которое мы реализовали на производстве. Проект запущен в 2022 году.

Задача

Завод по производству полиэтиленовых труб в Чебоксарах запланировал запуск экструзионного производства на 2 экструзионных линии производительностью 1000 кг/ч каждая. Материал: ПЭ, ПНД

Задача, с которой обратился к нам заказчик:

Обеспечить новый экструзионный цех системой охлаждения
Организовать процесс осушения сырья перед подачей на экструдеры
Организовать зону хранения объемом 60 тонн сырья и растаривание полимерного сырья из мешков 25 кг

В этом кейсе расскажем про решение, которое мы реализовали на производстве заказчика. Проект запущен в 2022 году.

Решение

Какое решение мы предложили:

Разработка проекта включила в себя несколько этапов, так как наше решение должны было закрыть потребности в разном технологическом оборудовании.

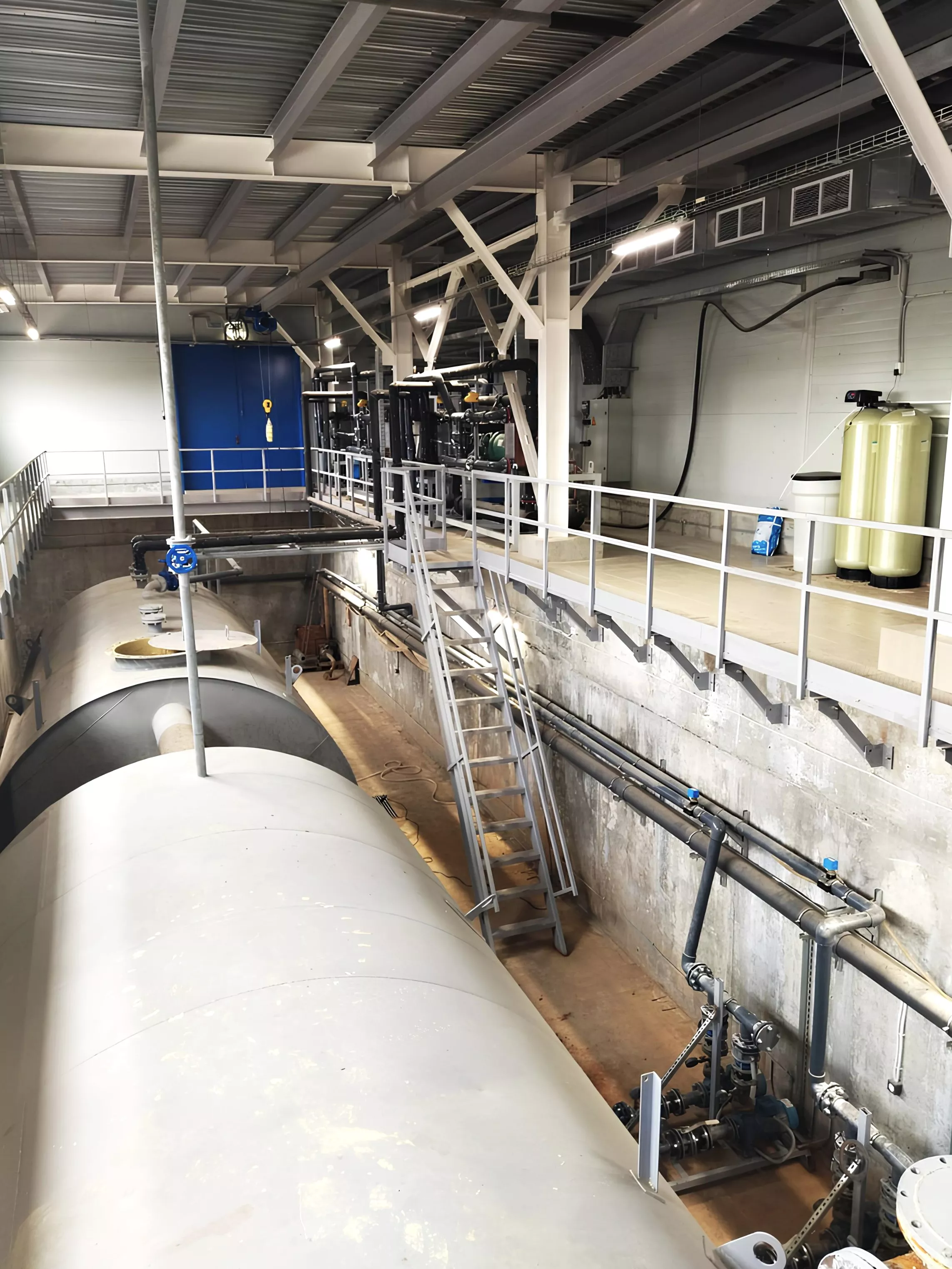

Модульная система охлаждения общей холодопроизводительностью 500 кВт. В составе:

Чиллер с пластинчатым конденсатором водяного охлаждения

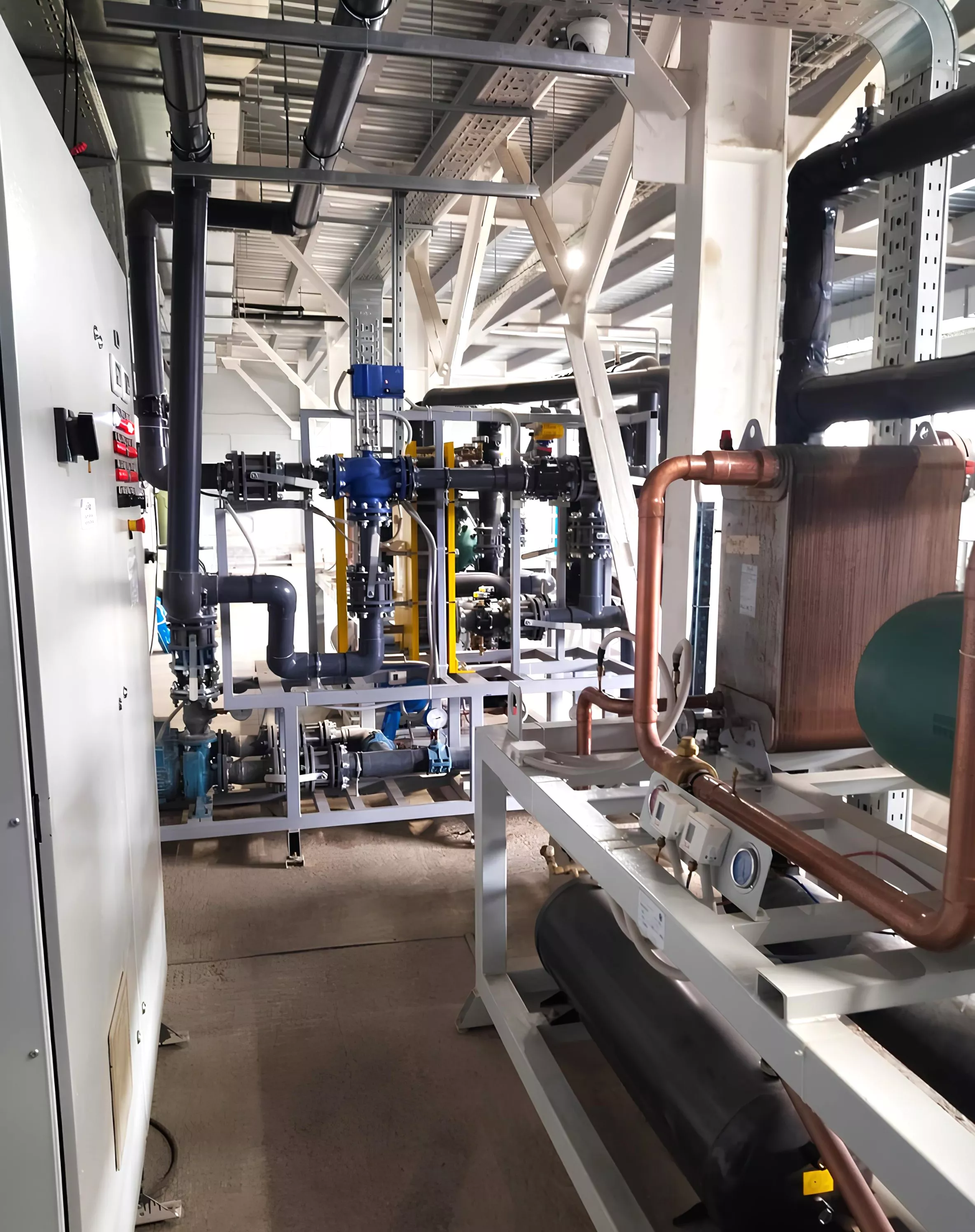

Холодильный блок CРbs-10.1.250(W) представляет собой компрессорно-конденсаторный агрегат в моноблочном исполнении. Из установки выведены фланцевые соединения для подключения гидравлических коммуникаций: два соединения на пластинчатый конденсатор-драйкулер, два соединения на испаритель-бак.
На установке имеется панель управления с программируемым электронным процессором для задания и автоматического поддержания требуемой температуры жидкости, а также для индикации работы и аварийных ситуаций установки.
В комплектации холодильного блока:

Винтовой компрессор Bitzer (Германия)
Пластинчатый конденсатор Danfoss (Дания)
Вертикальный ресивер хладагента Coldstream (Россия)
Одноконтурный кожухотрубный испаритель Onda (Россия)
Электронный ТРВ Carel (Италия) и щит управления на базе европейских комплектующих.

Система охлаждения в целом оснащена контрольно-измерительными приборами для контроля давления, протока жидкости, температуры, тепловой защиты компрессора.

Сухая градирня воздушного охлаждения

Драйкулер - теплообменник воздушного охлаждения, представляет собой медно-паянную батарею с алюминиевыми ламелями, собранную в корпусе и оснащенную вентиляторами

Блок теплообменников
Насосная группа чиллеров, состоящая и 1 рабочего и 1 резервного насосов
Насосная группа потребителей, состоящая и 1 рабочего и 1 резервного насосов

Машинное охлаждение работает в режиме «фрикуллинг» при температурном диапазоне окружающего воздуха ниже +3⁰С.

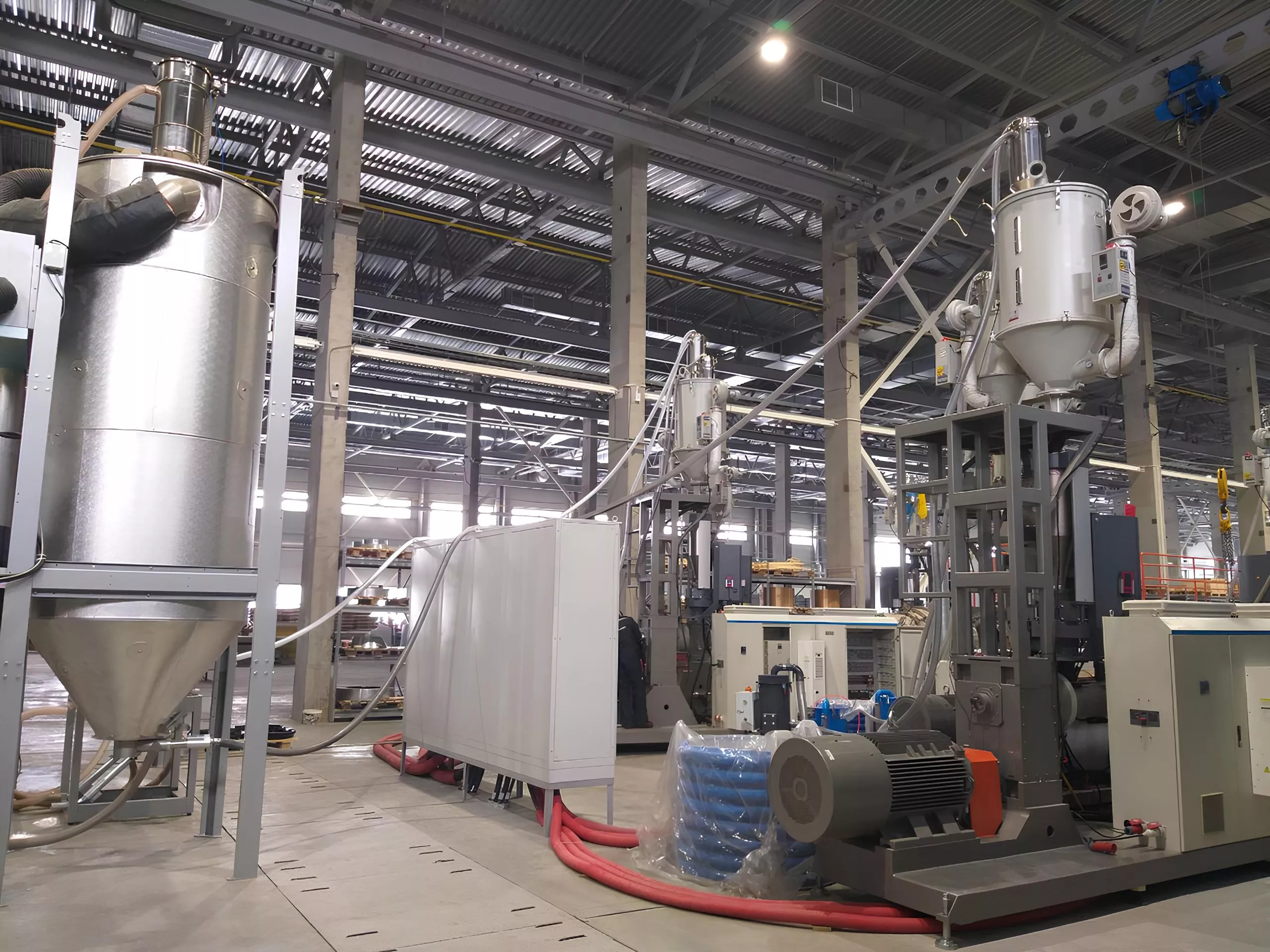

2. Осушение сырья

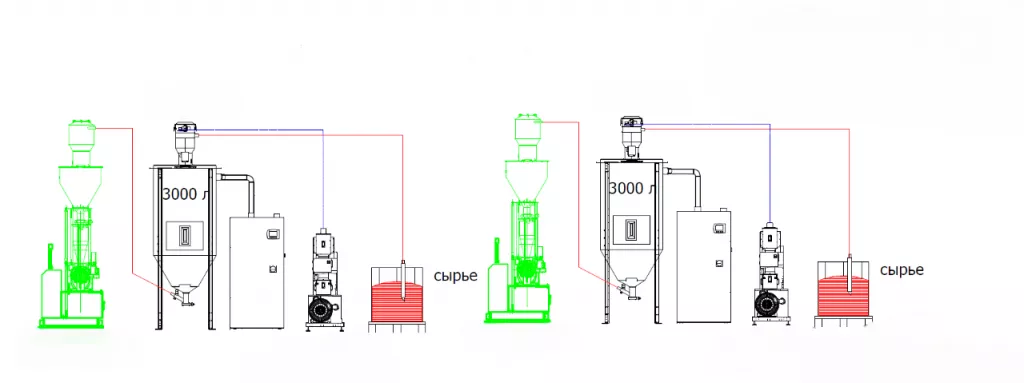

Генератор сухого воздуха с емкостью объёмом 3000 литров – 2 шт.
Вакуумный насос с фильтром
2 ресивера для сушилок
Пульт управления с программным обеспечением

3. Растаривание сырья из мешков и силосное хранение:

Тканевый силос Elefant SILO объемом 33 куб.м. с рамой и уровнемером – 2 шт.

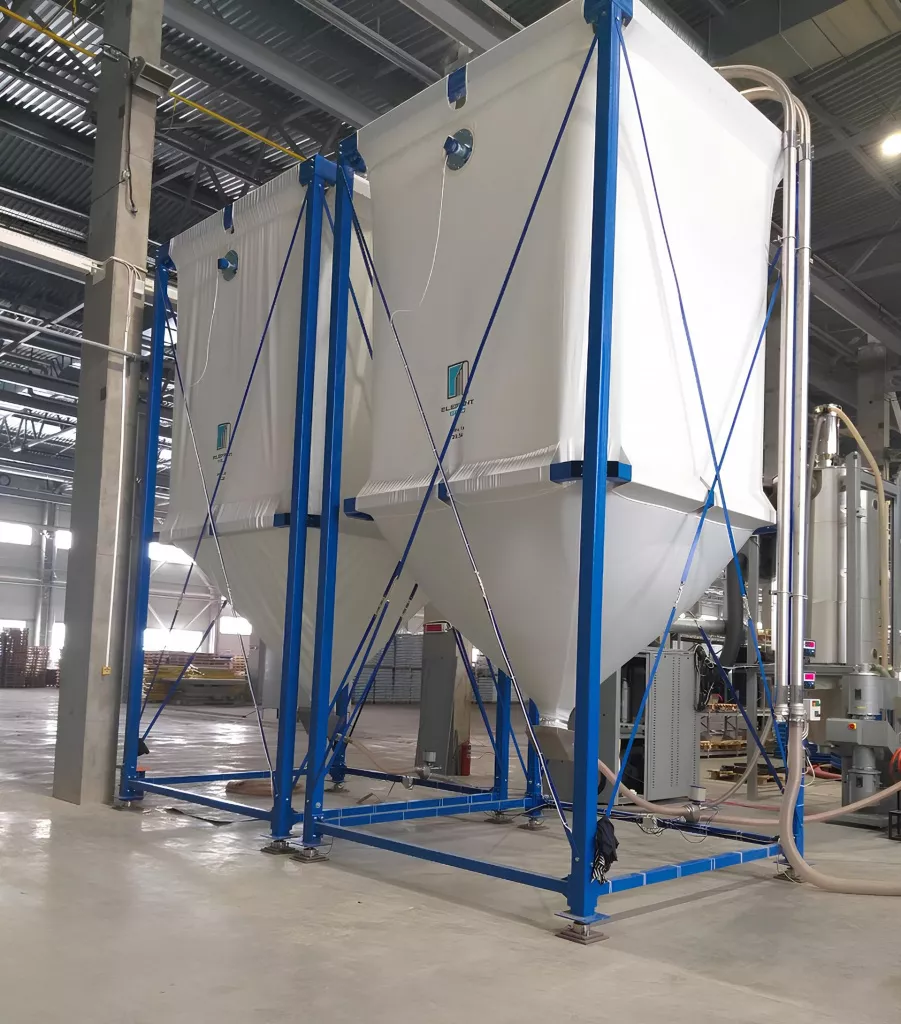

тканевые гибкие силосы для полимерного сырья Тканевый гибкий силос собственного производства «Формотроник» выполнен в виде металлической рамы и мешка из полиэфирного материала, который обладает высокой воздухопроницаемостью, за счет чего исключается образование конденсата и агломерации хранимого продукта.

Оба силоса оснащены вытяжными ящиками с 2 выходами D50 из нержавеющей стали и комплектом тензометрии.

Для весового учета используется программное обеспечение «Система весового учета», которое ведет статистику взвешиваний и создает отчеты с возможностью выгрузки в 1С. Среди отображаемых в отчете данных – текущий вес, процент заполнения, наименование взвешиваемого продукта и другие данные, необходимые для контроля.

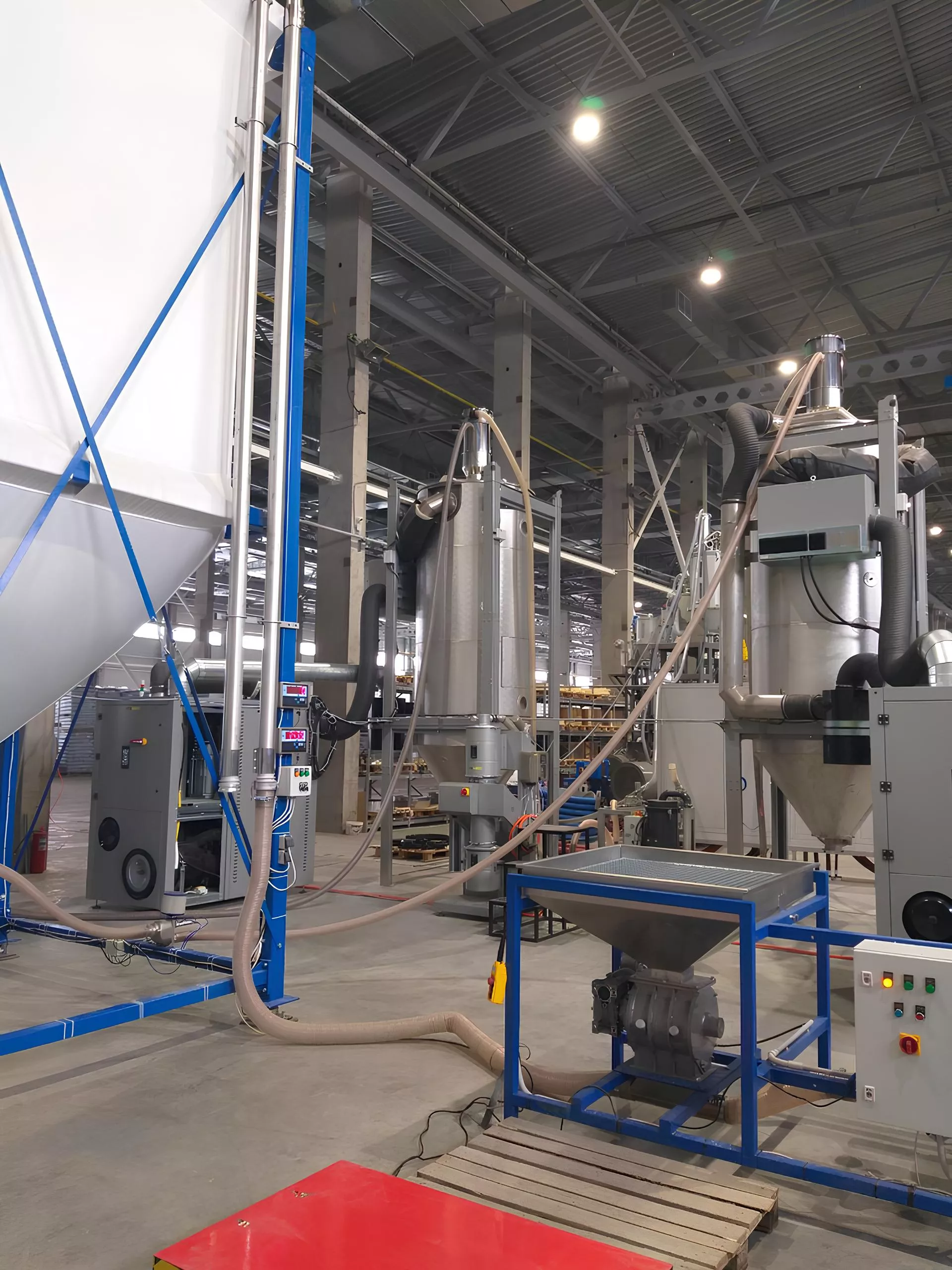

Напорная станция производительностью 5 тонн/ч для растаривания сырья из мешков и наполнения силосов

Станция растаривания собственного производства «Формотроник» подходит для хорошо сыпучих гранул со средней насыпной плотностью 0,5-0,7 кг/дм³ и размером до 6 мм. В комплектацию входит опорная рама, приемная воронка из нержавеющей стали AISI 304, вихревая воздуходувка из штампованного алюминия – прочная и легкая.

Что получил заказчик в результате реализации проекта:

обеспечение круглогодичного охлаждения потребителей с возможностью использования уличного холода при низких температурах окружающей среды
повышение качества готового изделия, благодаря эффективному осушению гигроскопичного сырья
эргономичную зону хранения необходимого объема сырья внутри производственного цеха
возможность быстрого переноса или расширения зоны хранения при необходимости
возможность контроля остатков сырья и ведения отчетности о расходе
возможность автоматизированной загрузки силоса гранулированным сырьем
