Охлаждение линии грануляции и линии по получению полимерно-композиционных материалов в Московской области

Заказчик:

Производитель композитного полимера из Московской области.

Основной материал переработки: полипропилен (PP). Температура переработки РР: 200-250 С°

Задача

Задача, с которой заказчик обратился в «Формотроник»:

Организовать охлаждение для следующего оборудования:
· Линия грануляции мягких отходов на основе полипропилена и полиэтилена производительностью 500-600 кг/час
· Линия по получению полимерно-композиционных материалов производительностью 500-550 кг/час
Обеспечить поддержание температуры в ваннах охлаждения.
Охлаждение материала в виде стренг, которые продавливаются через фильеру, происходит в ванне объемом 1,0- 1,2 м³ для каждой линии. Температура в ванне охлаждения должна составлять от 20 до 25 С°.

Помимо ванны охлаждения, каждая линия имеет несколько точек теплосъема – учесть при расчете холодопроизводительности:
· Для линии грануляции мягких отходов на основе полипропилена и полиэтилена – редуктор главного двигателя основного экструдера, привод агломератора, редуктор привода нагнетающего экструдера, зона загрузки основного экструдера;
· Для линии по получению полимерно-композиционных материалов – редуктор главного привода двухшнекового экструдера, зона материального цилиндра двухшнекового экструдера.
Организовать систему фильтрации в системе охлаждения и обеспечить работу данной системы в летний и зимний период.

Решение

Какое решение предложила компания «Формотроник»:
Система охлаждения с фрикулингом, холодопроизводительность 408,8 кВт

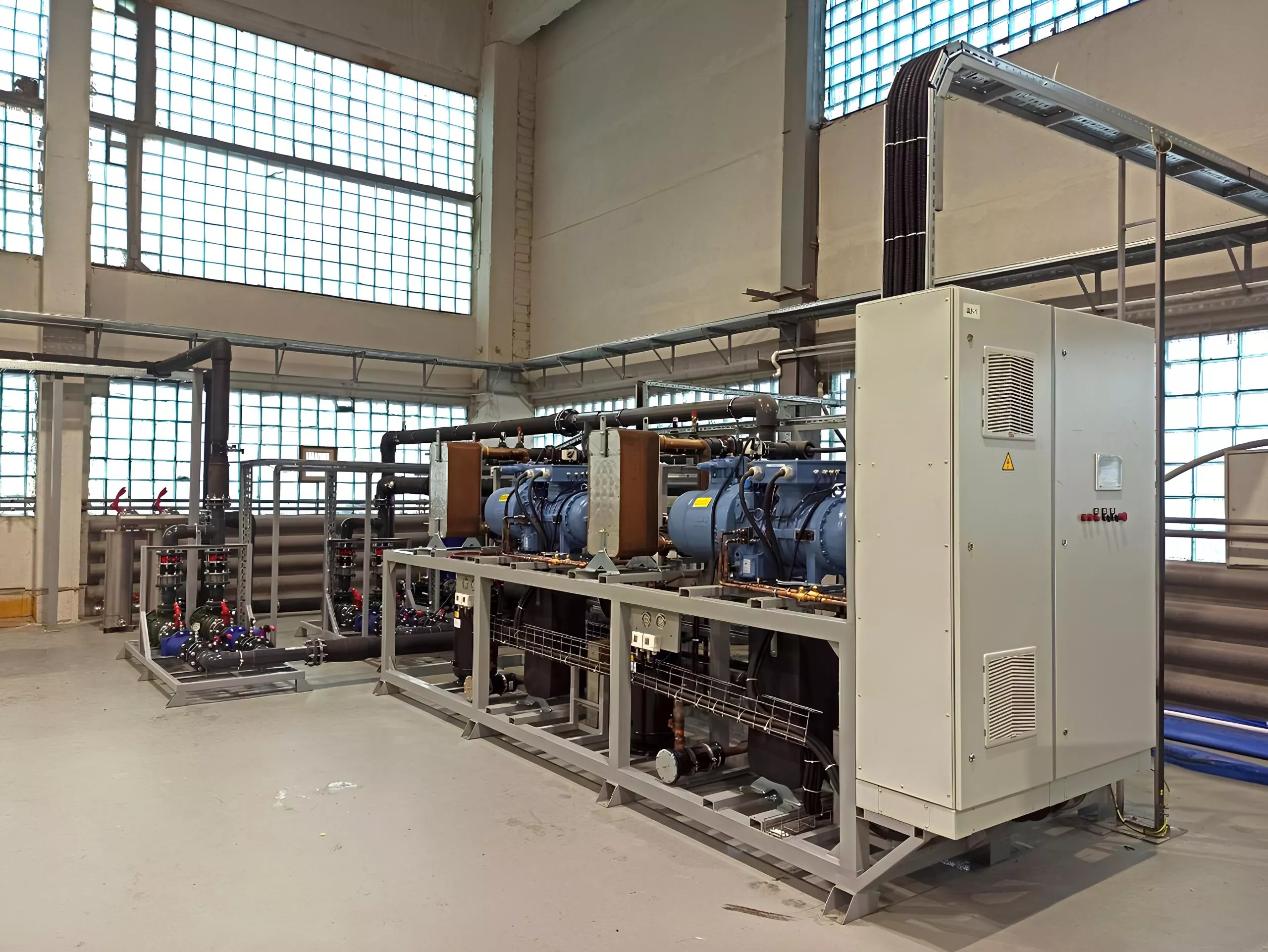

Чиллер производства «Формотроник» с сенсорным управлением

В состав системы входит:
·        агрегат водоохлаждающий на винтовых компрессорах
·        блок драйкулера на раме (проектирование «Формотроник», производство – самостоятельно)
·        секция фрикулинга, обеспечивающая работу системы охлаждения в холодное время года за счет уличного охлаждения - энергоэффективность
·        насос для поддержания уровня воды и температуры в ваннах охлаждения (датчики давления, датчики уровня воды)

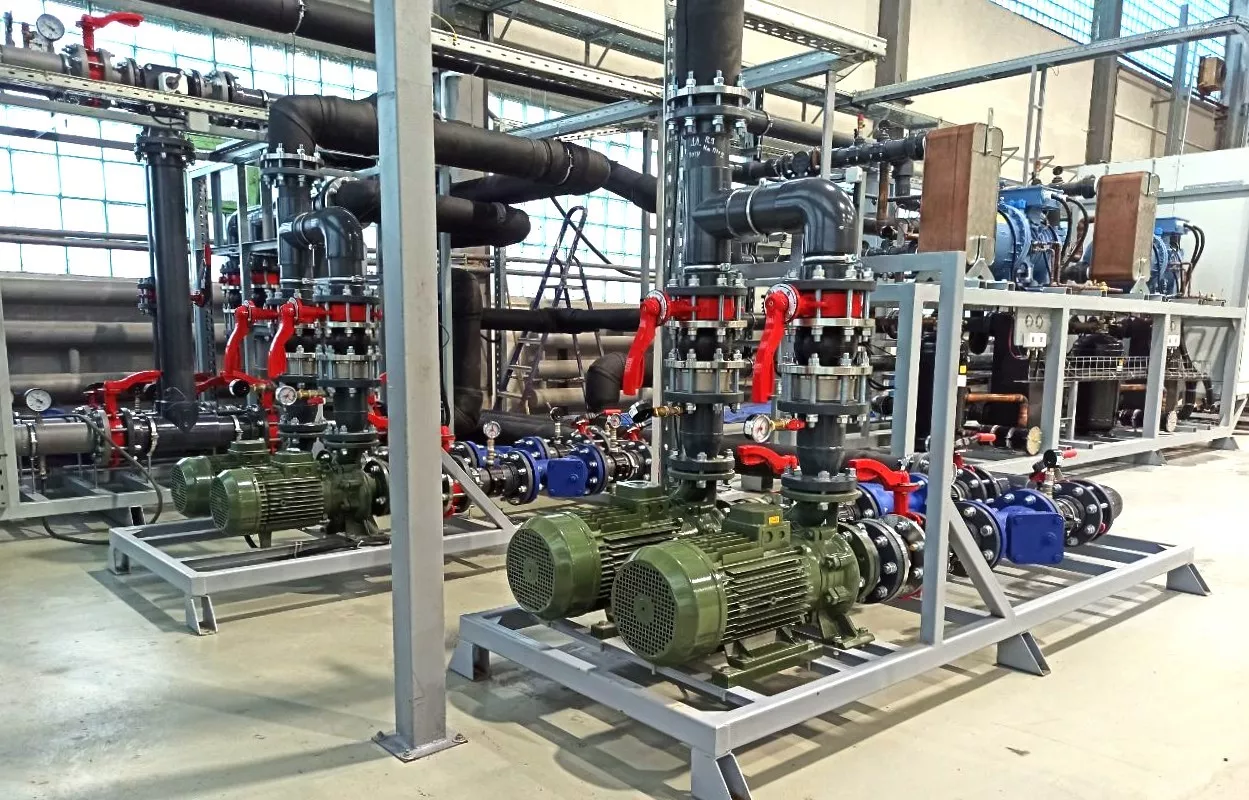

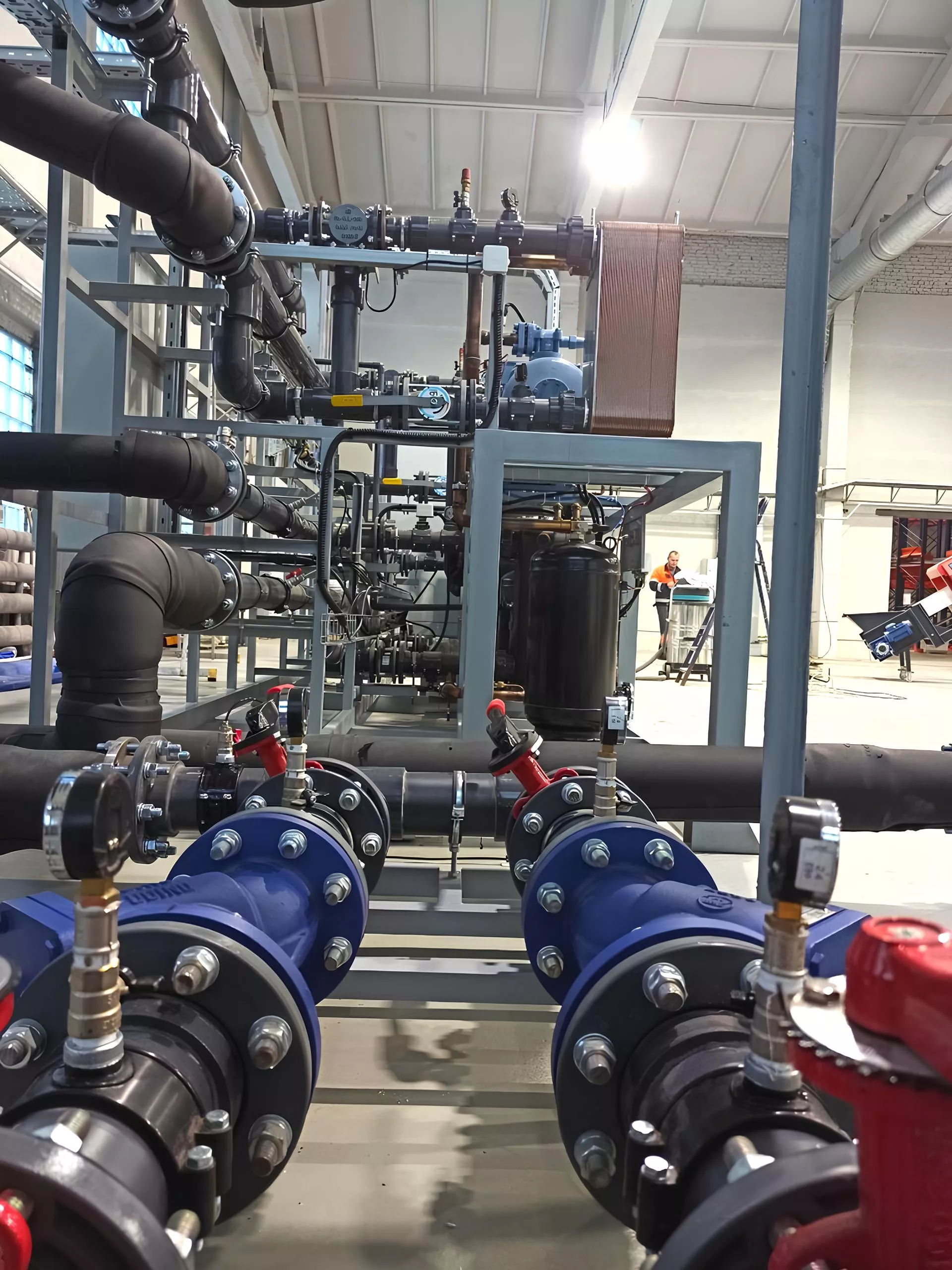

·        гидромодуль чиллерной установки
·        гидромодуль потребителей
·        система фильтрации воды с улавливанием мелкодисперсных частиц
·        блок возврата – емкости для хранения холодной и отепленной воды

Что получил заказчик в результате реализации проекта:

Энергоэффективная система охлаждения за счет «улицы» – компрессоры отключены с октября по апрель
Обеспечение стабильных температурных режимов работы линий и большого количества мелких потребителей
Система с единым блоком управления параметрами системы охлаждения
Резервирование мощностей
Фильтрация мелкодисперсных частиц
Реализация проекта под ключ, поддержка сервисной службы по холодильному оборудованию на всех этапах проекта
